全自动五线沾锡打端机

关注次数：
全自动五线沾锡打端机

全自动五线沾锡打端机

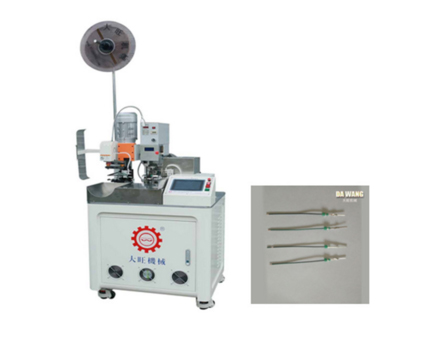

DW-17S全自动全伺服五线单头打端沾锡机

1.1.1、设备的配置




序号 名称 品牌 备注
1 伺服控制器 5套三菱伺服

2 气动元件 电磁阀+气缸（SMC）、气压检测；/亚德客

3 丝杆导轨 TBI/THK/上银

4 彩色触屏 步科（台湾）

1.1.2、设备技术参数及产能分析


序号 机型/名称
 		 备注
1 DW-17S全自动全伺服单头打端沾锡机



电源AC   220V/50/60HZ单相功能 电线切断，单端剥皮，双端剥皮，单端半剥，双端半剥，单端扭线，单端压着，单端沾锡
2 切断长度 8mm-800mm

3 切断精度 +0.1mm（L=100mm)

4 剥皮长度 线头0.1mm-12.5mm

5 导管直径 0.8mm-3.5mm

6 通用线径 AWG#16-AWG#32

7 压着压力 2.0T端子机

8 工作速度 裁100mm） 6000-7000条/小时 压着位置 数字化调整
9 空气压力 5-7kgf 需要使用清洁干燥空气
10 检测装置 空气压力低下、检测电线有无、冲模不良、电线打结

11 刀具材料 钨钢/高速钢

12 机体尺寸 长1000mm宽700mm高1500mm（不含凸起部分）

13 机体重量 约260KG
